产品参数
产品价格111/个
发货期限1
供货总量100000
运费说明12

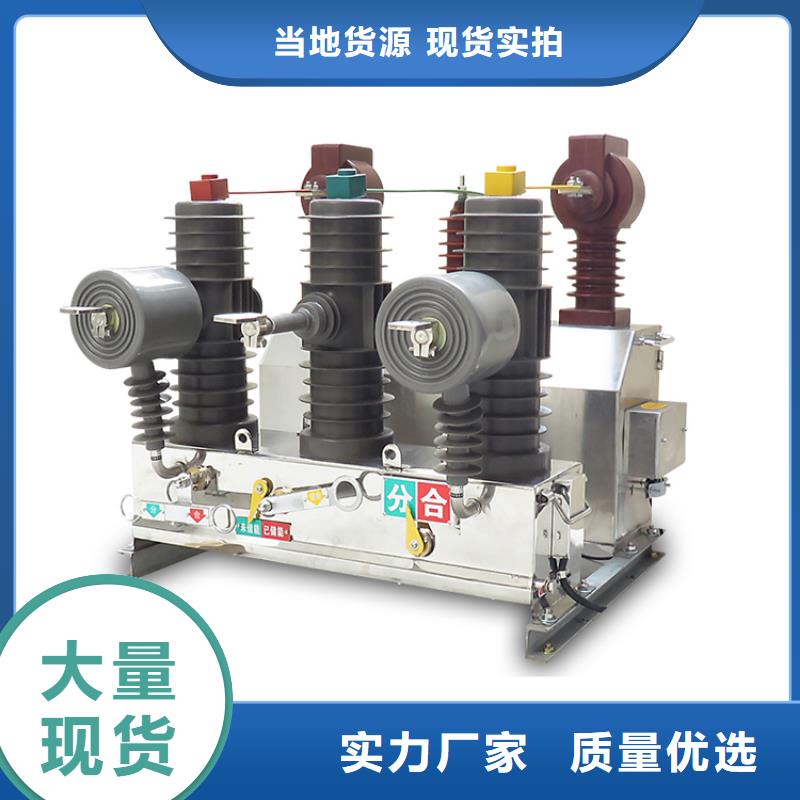

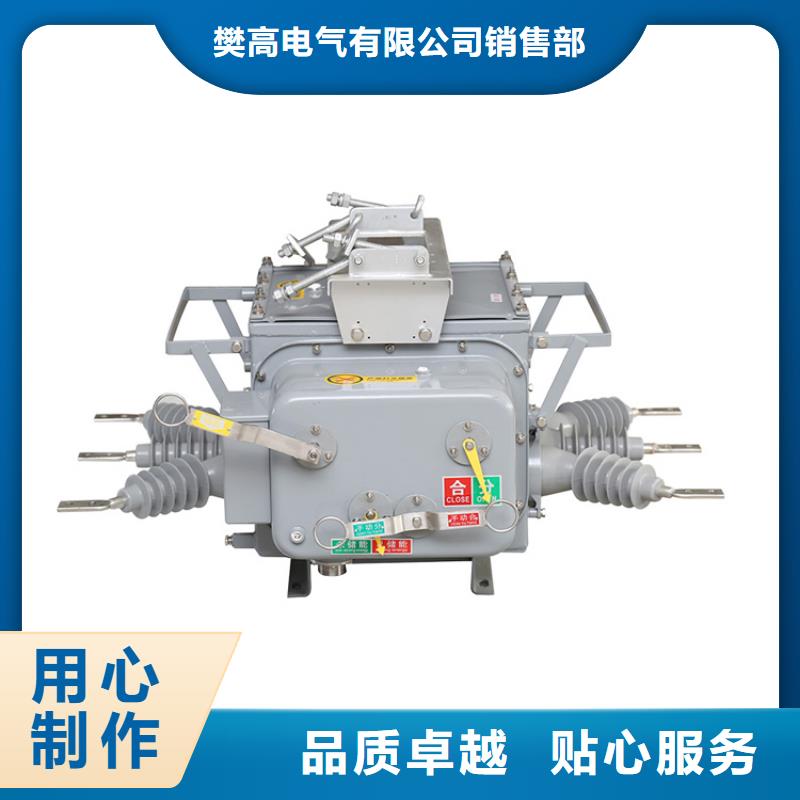

真空断路器ZW7-35
购买真空断路器,【乐清樊高电气销售部(铜陵市分公司)fan88848-37】是好的选择-,库存充足,大厂保障,全国发货,欢迎咨询,联系人:樊露,地址:浙江省乐清市象阳镇
真空断路器在光伏发电系统中的瞬态响应分析为真空技术网首发,转载请以链接形式标明本文首发网址。电力系统运行中经常发生分、合闸线圈烧毁事故。当电气设备发生事故时,如果因高压真空断路器分闸回路断线出现真空断路器拒动现象,将使事故扩大,造成越级分闸致使大面积停电,甚至造成电力设备烧毁、火灾等严重后果。而合闸回路完整性破坏时,虽然所造成的危害比分闸回路完整性破坏时要小一些,但它也使得线路不能正常送电,妨碍了供电可靠性的提高。所以很有必要对真空断路器线圈烧毁原因进行分析,积累了事故处理经验,提出防范措施和技术改进,为断路器检修工作提供工作参考。众所周知,跳、合闸线圈设计时都是按短时通电而设计的。跳、合闸线圈的烧毁,主要是由于跳、合闸线圈回路的电流不能正常切断,至使跳、合闸线圈长时间通电造成的。一、分闸线圈长时间通电的原因1、断路器拒分控制回路正乐的产品研发、生产、销售和服务为一体的规模型企业,公司技术力量雄厚,设备配套完善,产品型号多样,随着公司的不断发展,产品设计科学、制作精良、造型美观,是现代电网建设的理想的配套产品,其中户内(外)真空断路器,隔离开关,负荷开关,氧化锌避雷器,熔断器,穿墙套管,绝缘子,电流互感器,高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业,质量创牌,诚经营,优良服务”的企业宗旨;一直致力于追求卓越的民族电气工业,为广大新老用户提供优质的产品和良好的服务而不懈努力,您的满意始终是我们追求的目标,真诚欢迎新老朋友惠顾,共创美好未来。常时,断路器出现拒分的故障均为连杆机构问题,死点调整不当,使断路器分闸铁芯顶杆的力度不能使机构及时脱扣,使线圈过载,造成分闸线圈烧毁。2、分闸电磁铁机械故障线圈松动造成断路器分闸时电磁铁芯位移,使铁芯卡涩,造成线圈烧毁。或是由于铁芯的活动冲程过小,当接通分闸回路电源时,铁芯顶不动脱扣机构而使线圈长时间通电烧毁。3、辅助开关分合闸状态位置调整不当在断路器分合闸状态时,应调整辅助开关使其指示到标示的范围内,然而实际调整断路器开距和超行程等参数时,会改变断路器分合闸的初始状态,而辅助开关分合位置的初始状态未做相应的调整,将导致辅助开关不能正常切换分合闸回路而使分闸线圈烧毁。4、分闸控制回路辅助开关接点使用不当分闸控制回路上接有一对延时动合接点,该延时目的是为了保证断路器在合闸过程中出现短路故障时能完成自由脱扣。然而,当断路器合闸时间极短,远小于断路器的分闸时间,断路器未来得及脱扣时就已合闸到位,此时,分闸控制回路的延时接点的延时作用将失去意义。
分闸速度的快慢,主要取决于合闸时动触头弹簧和分闸弹簧的贮能大小。为了提高分闸速度,可以增加分闸弹簧的贮能量,也可以增加合闸弹簧的压缩量,这都必然需要提高操动机构的输出功和整机的机械强度,降低了技术经济指标。经过多年试验认为,10kV的真空断路器,平均分闸速度能保证在0.95~1.2m/s比较合适。弹跳时间合闸弹跳时间是断路器在合闸时,触头刚接触开始计起,随后产生分离,可能又接触又分离,到其稳定接触之间的时间。这一参数国外的标准中都没有明确规定,1989年底能源部电力司提出真空断路器合闸弹跳时间必须小于2ms。为什么合闸弹跳时间要小于2ms呢?主要是合闸弹跳的瞬间会引起电力系统或设备产生L.C高频振荡,振荡产生的过电压对电气设备的绝缘可能造成伤害甚至损坏。当合闸弹跳时;同小于2ms时,不会产生较大的过电压,设备绝缘不会受损,在关合时动静触头之间也不会产生熔焊。合闸的不同期性太大容易引起合闸的弹跳,因为机构输出的运动冲量仅由首合闸相触头承受。分闸的不同期性太大可能使后开相管子燃弧时间加长,降低开断能力。合闸与分闸的不同期性一般是同时存在的,所以调好了合闸的不同期性,分闸的不同期性也就有了保证。产品中要求合分闸不同期性小于2ms。分、随着公司的不断发展,产品设计科学、制作精良、造型美观,是现代电网建设的理想的配套产品,其中户内(外)真空断路器,隔离开关,负荷开关,氧化锌避雷器,熔断器,穿墙套管,绝缘子,电流互感器,高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业,质量创牌,诚经营,优良服务”的企业宗旨;一直致力于追求卓越的民族电气工业,为广大新老用户提供优质的产品和良好的服务而不懈努力,您的满意始终是我们追求的目标,真诚欢迎新老朋友惠顾,共创美好未来。合闸时间是指从操动线圈的端子得电时刻计起,至三极触头全部合上或分离止的一段时间间隔。合、分闸线圈是按短时工作制作设计的,合闸线圈的通电时间不到100ms,分闸线圈的不到60ms。分、合闸时间一般在断路器出厂时已调好,无须再动。当断路器用在发电系统并在电源近端短路时,故障电流衰减较慢,若分闸时间很短,这时断路器分断的故障电流就可能含有较大的直流分量,开断条件更为恶劣,这对断路器的开断是很不利的。所以用于发电系统的真空断路器,其分闸时间尽可能设计长些为宜。回路电阻回路
[真空断路器"因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名,其具有体积小,重量轻,适用于频繁操作,灭弧不用检修的优点,在配电网中应用较为普及,真空断路器是3-10kV,50Hz三相交流系统中的户内配电装置。 真空断路器处于合闸位置时,其对地绝缘由支持绝缘子承受,一旦真空断路器所连接的线路发生 接地故障,断路器动作跳闸后,接地故障点又未被,则有电母线的对地绝缘亦要由该断路器断口的真空间隙承受,各种故障开断时。 压力低于一个大气压的气体稀薄的空间,称为真空空间,真空度越高即空间内气体压强越低,真空度的单位有三种表示方式:托(即1个mm柱高),毫巴(103bar)或帕(帕斯卡:Pa),(1托=131,6Pa,1毫巴=100Pa)我们通常所说真空灭弧室内部的真空度要达10-4托是指灭弧室内的气体压强仅为"万分之。 亦即是1,31x10-2Pa,"派森定理"亦有译为"巴申定律",是指间隙电压耐受强度与气体压力之间的关系,图1表示派森定理的关系曲线呈"V"字形,即充气压力的增加或降低,都能提高极间间隙绝缘强度,其击穿机理至今还不清楚。
